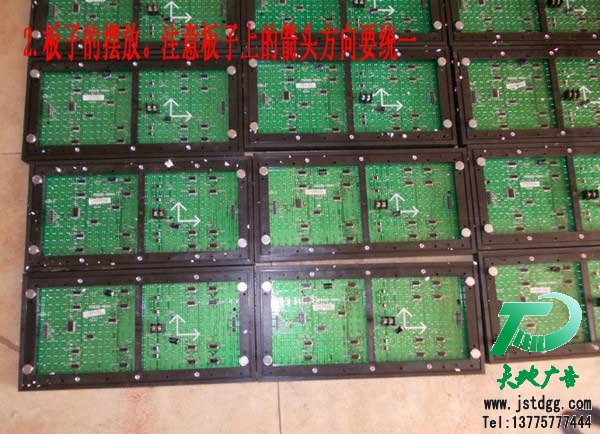

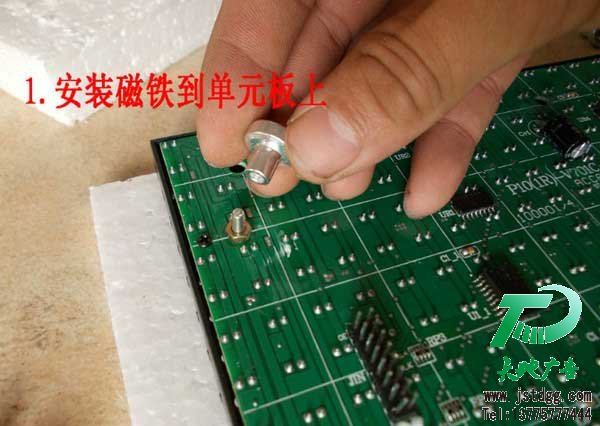

磁鐵安裝完了以后，就是擺放板子，如圖所示。
單元板排放整齊以后就要連接電源線了。

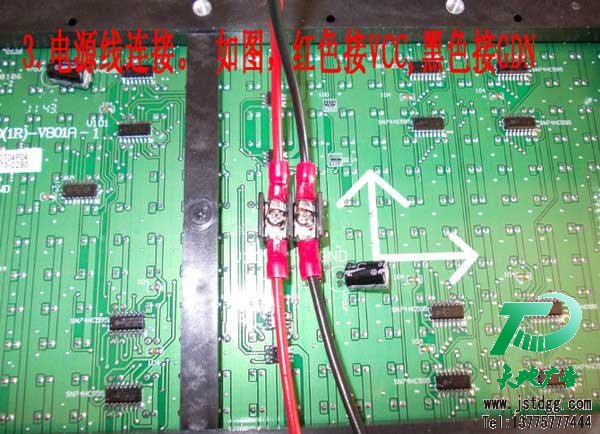

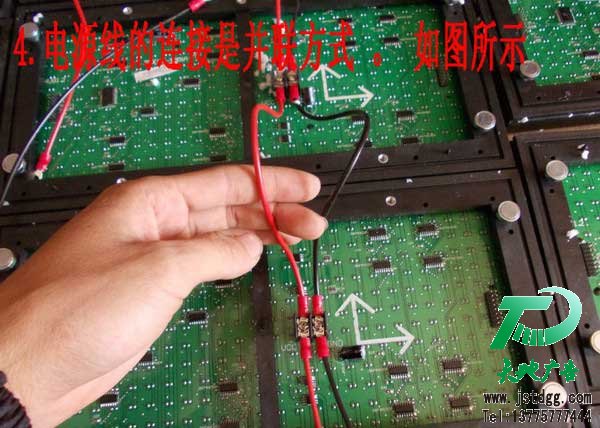

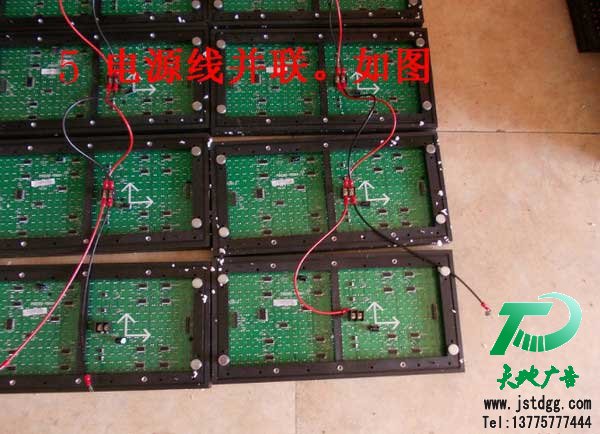

單元板中間連接的電源線并聯的如圖

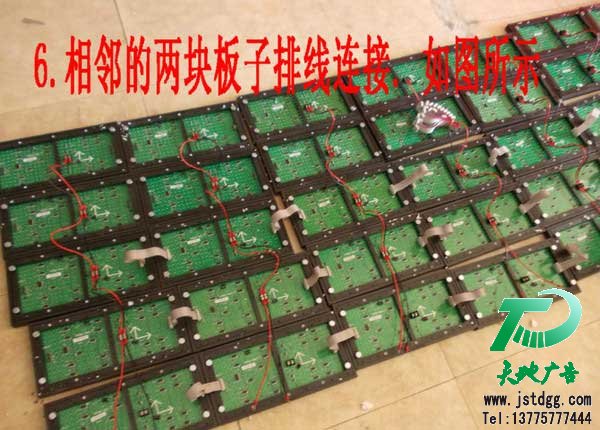

電源線連接完了以后就要連接排線了，如下圖所示，相鄰的兩塊板子用排線連接。
所有的排線連接完了以后就要把板子上的電源線和適配電源相連。壓緊線頭的螺絲要上緊，避免板子脫落時摔到地上。電源的連接如下圖所示：

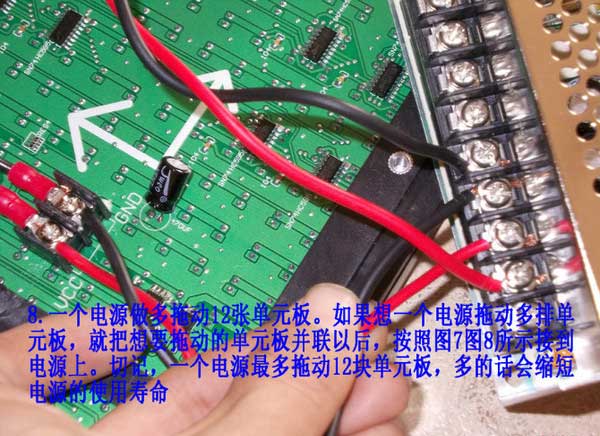

電源上的壓緊螺絲不能壓到線皮，否則時間長了會出現接觸不良的情況。適配電源最多拖動12塊單元板，否則適配電源的壽命會縮短。

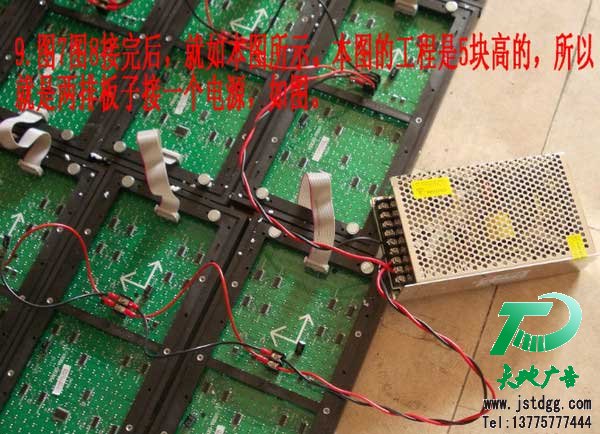

適配電源接好以后如下圖所示，本圖的工程是5塊高的，所以就是兩排一共10塊單元板接到適配電源上

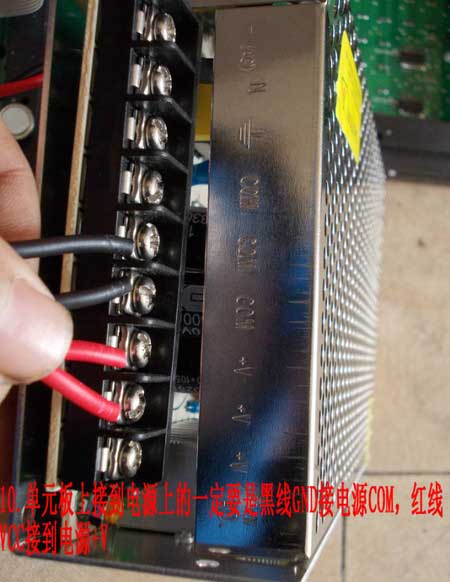

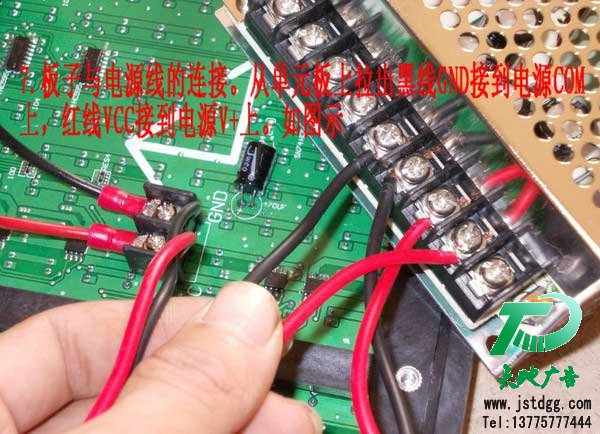

單元板接到適配電源上的一定要是GND連 COM。VCC連接+V。如下圖。假如你是20塊板子大的屏，那就是兩個適配電源，每10塊板子連接一個適配電源。以此類推。

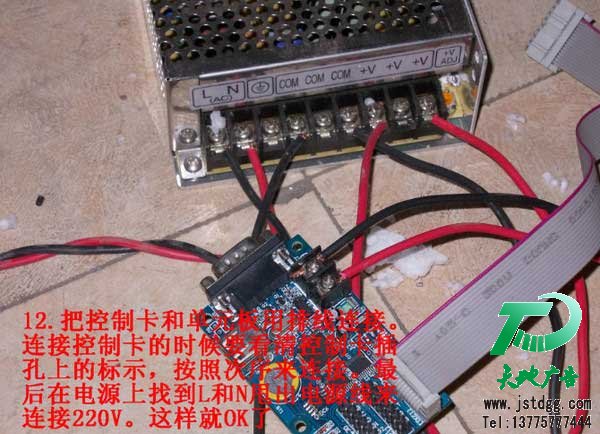

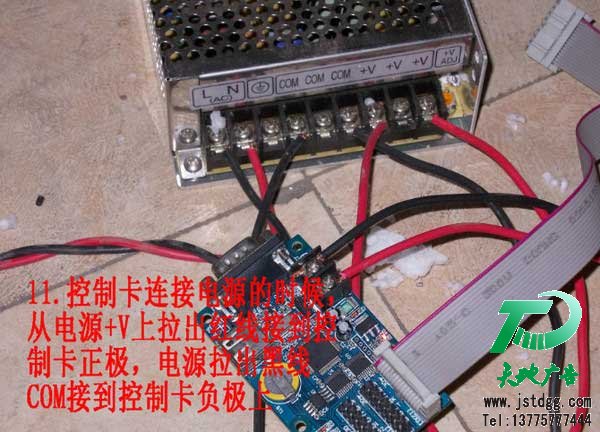

接完了電源線和排線以后就剩下控制卡的連接了?？刂瓶ǖ倪B接和單元板連接是一樣的，控制卡背面有正負級標示，正極連接適配電源+V上面，負極連接到適配電源COM上。如下圖所示：
在適配電源上有L和N的標識，這是來連接220V電壓的。
好了。到這里我們的線路都接好了。
接下來我們來做一下顯示屏的邊框。邊框根據顯示屏的實際尺寸來裁。

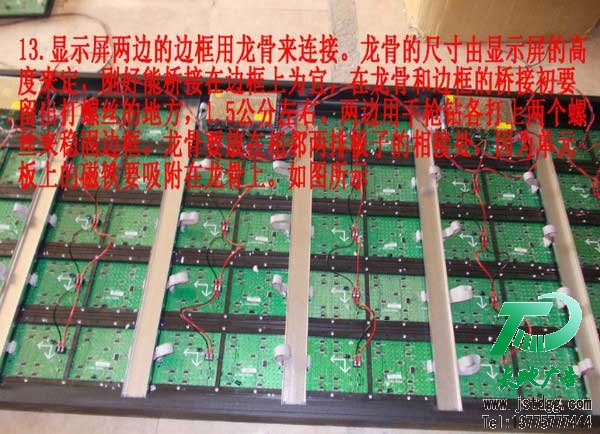

把裁好的邊框夾緊單元板，然后用龍骨打上螺絲把他們連接起來。龍骨要放在兩塊板子的連接處，因?yàn)榇盆F是要吸附在龍骨上邊。如下圖所示：
龍骨和邊框固定的時候一定要夾緊單元板，不能有太大縫隙。
電源和龍骨的固定方式是一樣的，拿手槍鉆打螺絲在邊框上。
打螺絲的時候力度一定要適宜，避免螺絲打滑，那樣就達不到固定的效果了。

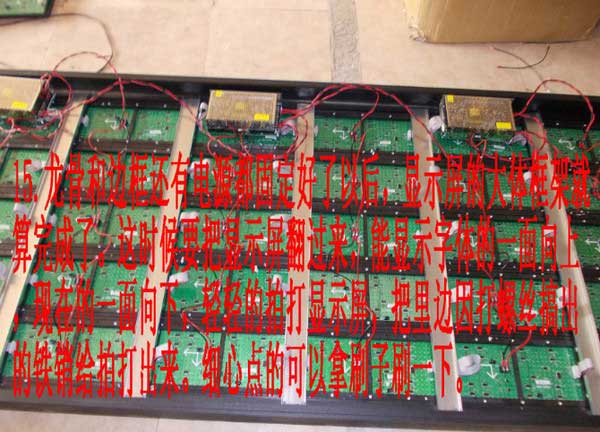

電源龍骨和邊框都固定好了以后，大體的框架就成了。這時候在打螺絲的地方會有一些鐵銷，這些鐵銷可是一定要清理干凈的，否則就有可能會出現單元板短路或者顯示不良的現象。所以，在大體框架做完以后，要小心翼翼的把顯示屏反過來，顯示字體的一面朝上，然后輕輕地拍打顯示屏，把里邊的鐵銷拍出來，也可以拿刷子刷一下。
處理完了鐵銷，要嚴格檢查線路有沒有接錯或者哪里的線沒有壓緊，避免接電以后短路情況的發生。

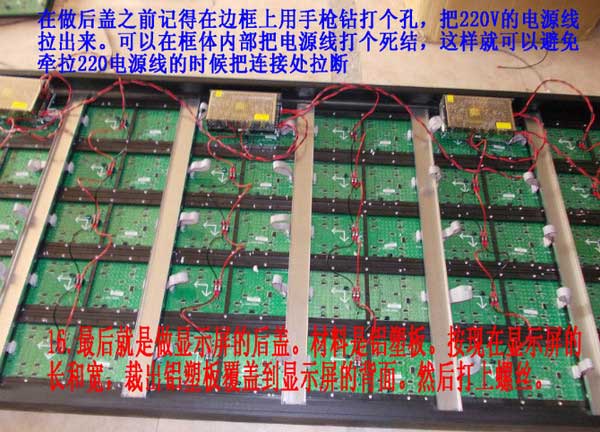

檢查完線路沒有問題以后就可以制作顯示屏的后蓋了。（在這之前要記得把220V的電源線拉出來喲。你可以在邊框上用手槍鉆打一個空，然后在線上打上一個死結，然后把電源從孔里拉出。這樣死結就能擋到孔那里，避免過度牽拉220V電源線的時候造成連接處脫落的發生。）
LED電子顯示屏后蓋的材料都選用鋁塑板，按照顯示屏的尺寸把裁好的鋁塑板覆蓋到顯示屏的背面，然后用螺絲固定。

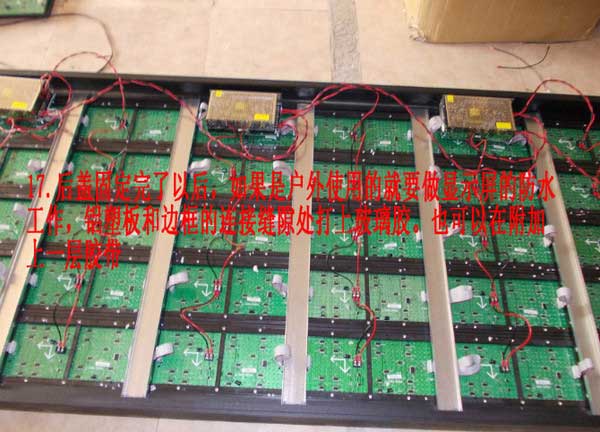

固定完了后蓋，還沒有完。室外的LED電子顯示屏我們是要做防水工作的。在鋁塑板和邊框的縫隙里，我們要打上玻璃膠，然后再加上一層膠帶，還有單元板和邊框的縫隙里我們也要打上玻璃膠，這樣就可以避免水從后蓋余邊框的連接處流水顯示屏內部。
